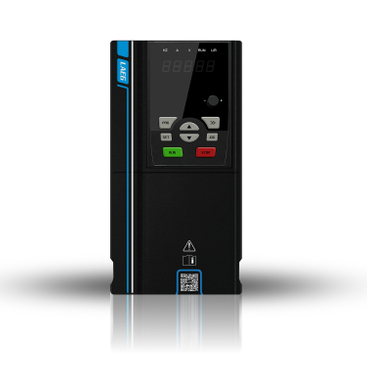

体积更紧凑
采用先进的模块化设计,
同功率变频器,体积缩小30% 以上
为客户节省安装空间。
励磁性能更佳
自动调整电机的励磁电流,
提高电机效率,在负载较小
的时候,更加节能。
显示模式选择
通过选择双显或液晶操作面板,
可直观地观察到更多运行数据,
便于客户进行维护或调整
A-数码+电位器
B-数码
C-液晶
全驱全能
在无传感器的状态下,可拖动三相异步电动机,
永磁同步电机、伺服电机,并达到最佳节能效果。
高可靠性
长寿命的风扇、电容等核心部件的采用,
以及更厚的基板标准涂层,让变频器具可靠性及环境耐受性,
使用户长期受益,产品符合满足健康环保需求的RoHS标准,
产品符合欧盟要求CE认证。

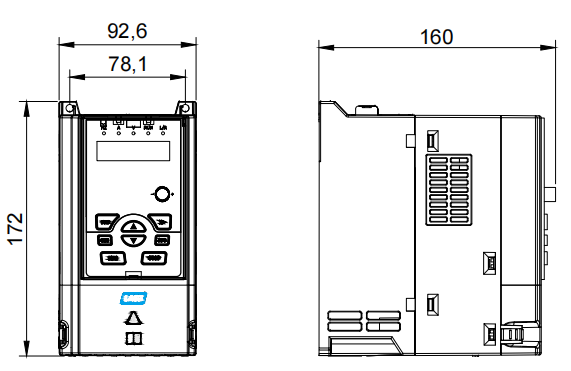

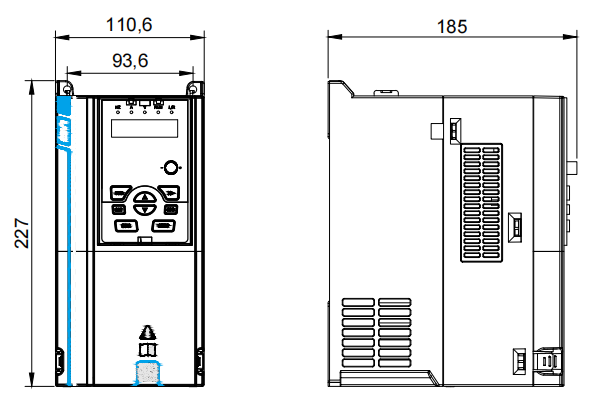

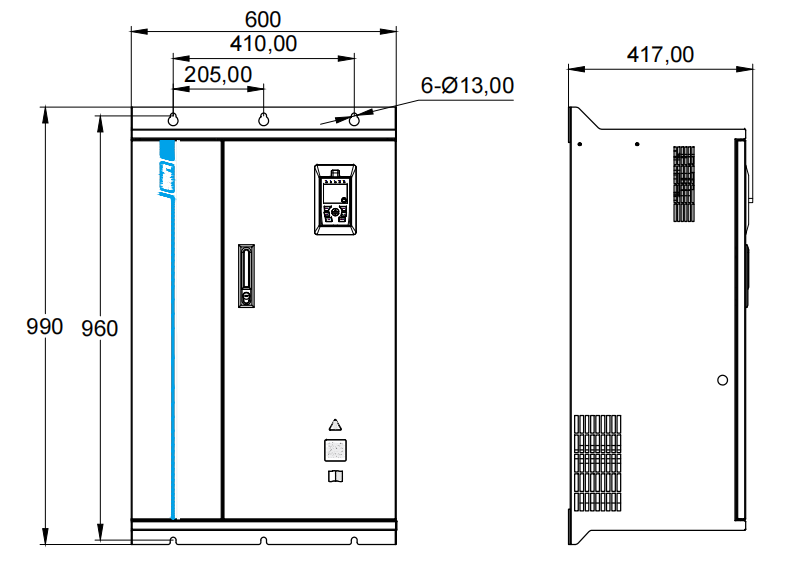

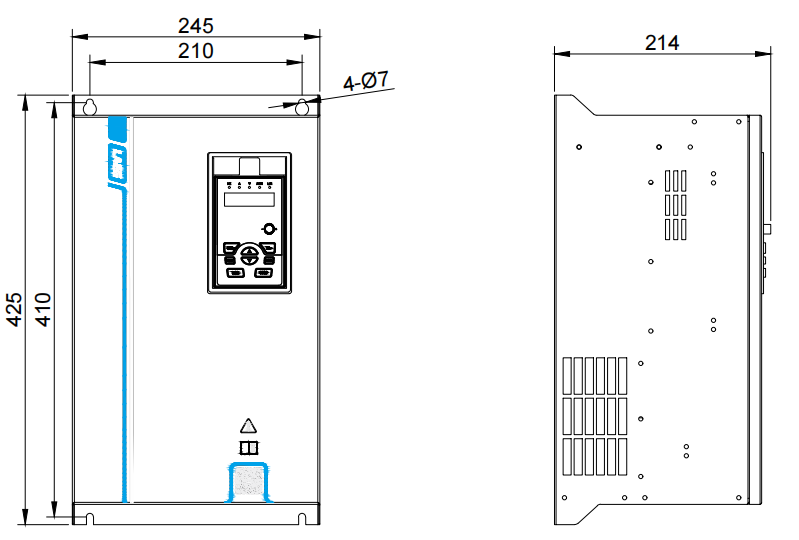

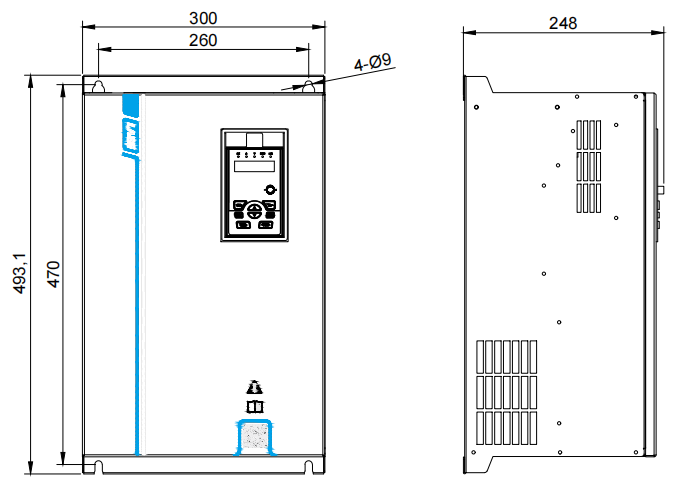

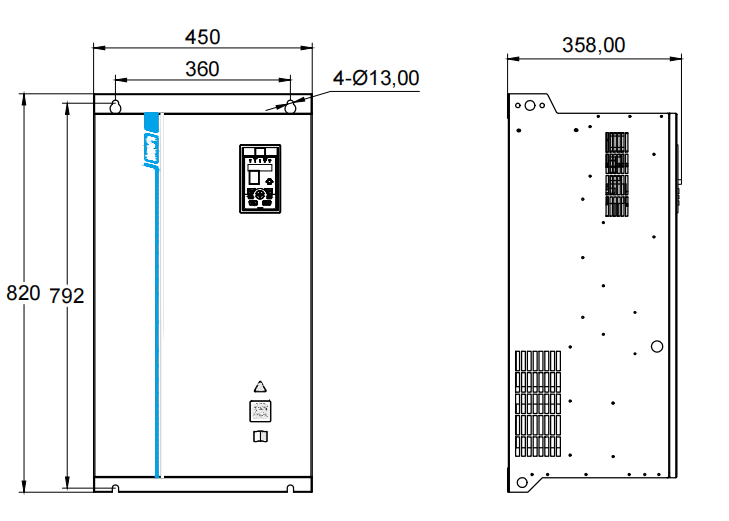

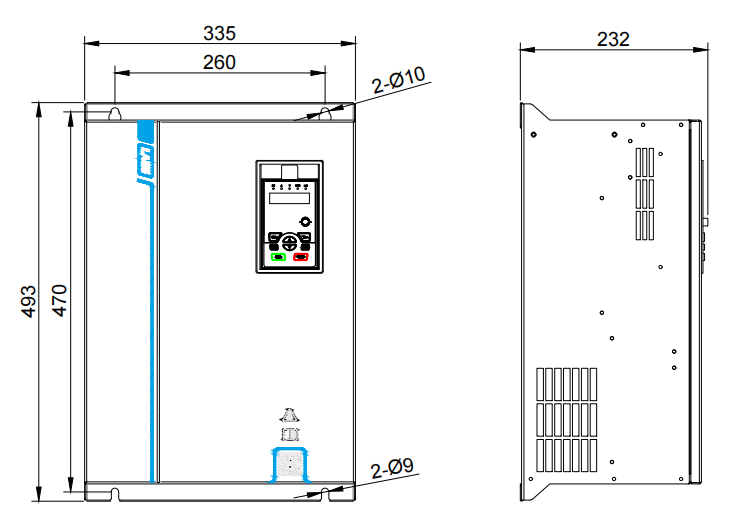

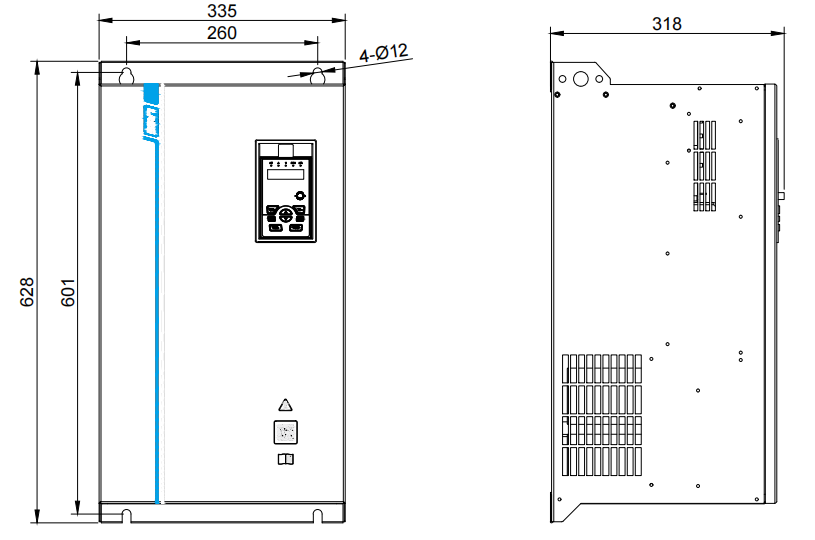

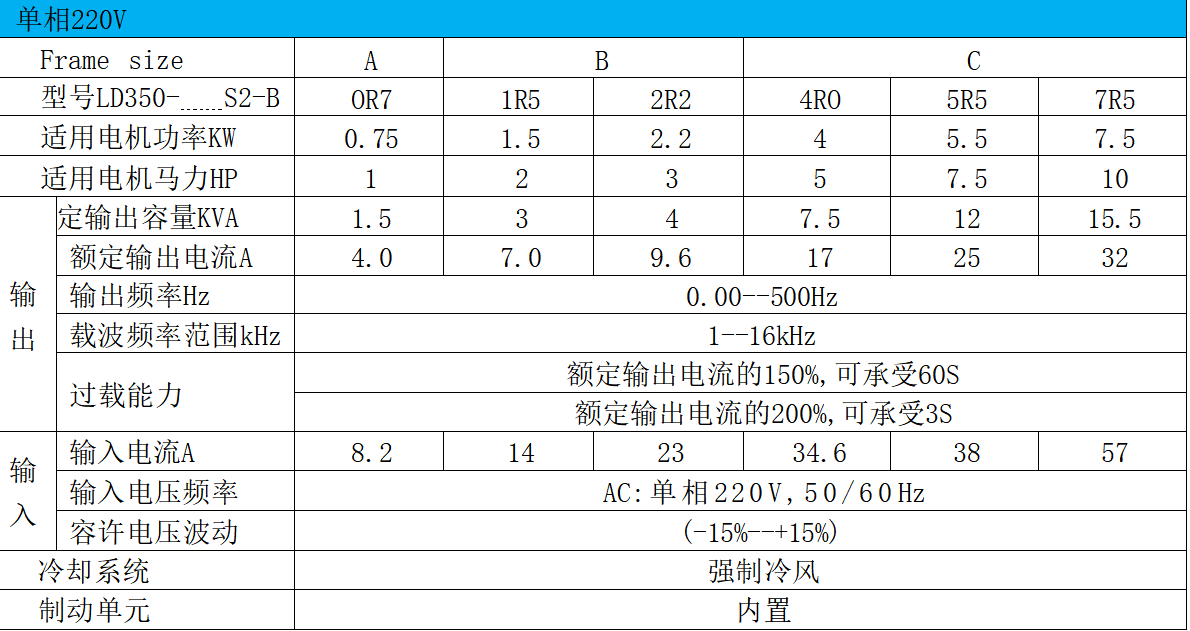

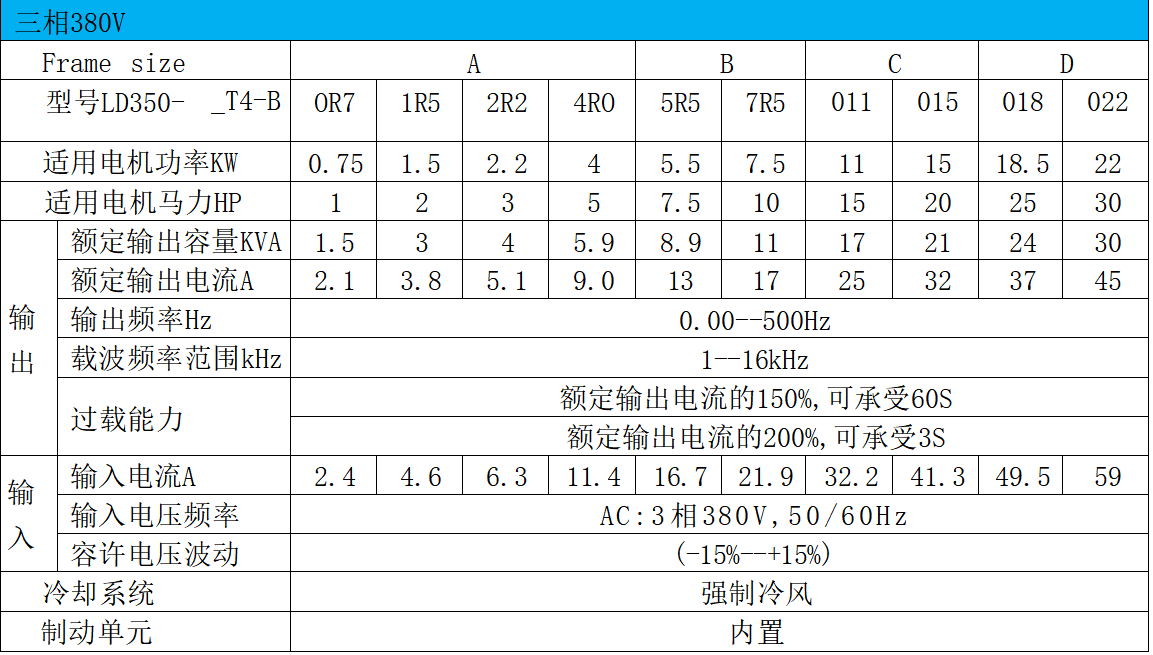

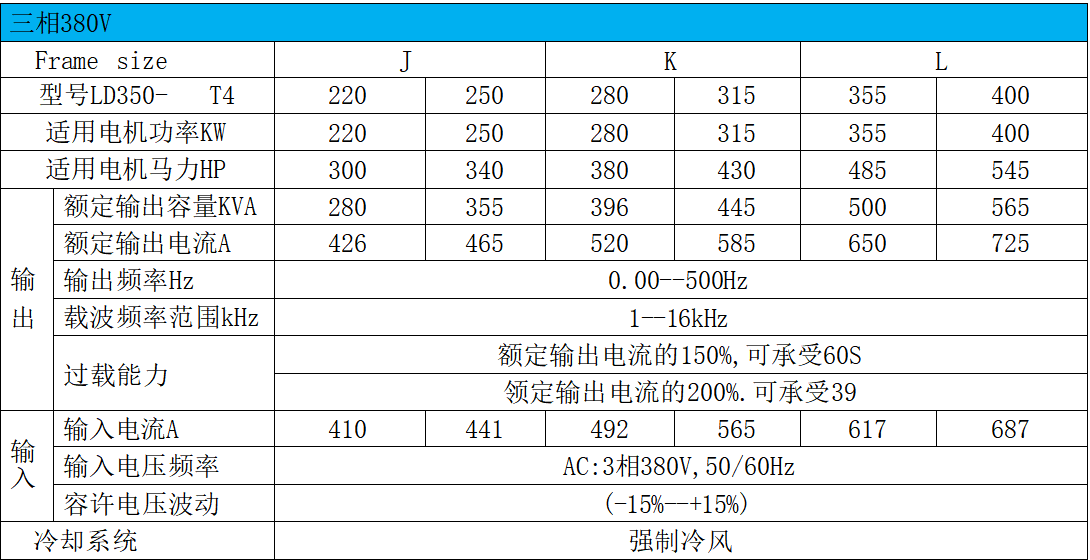

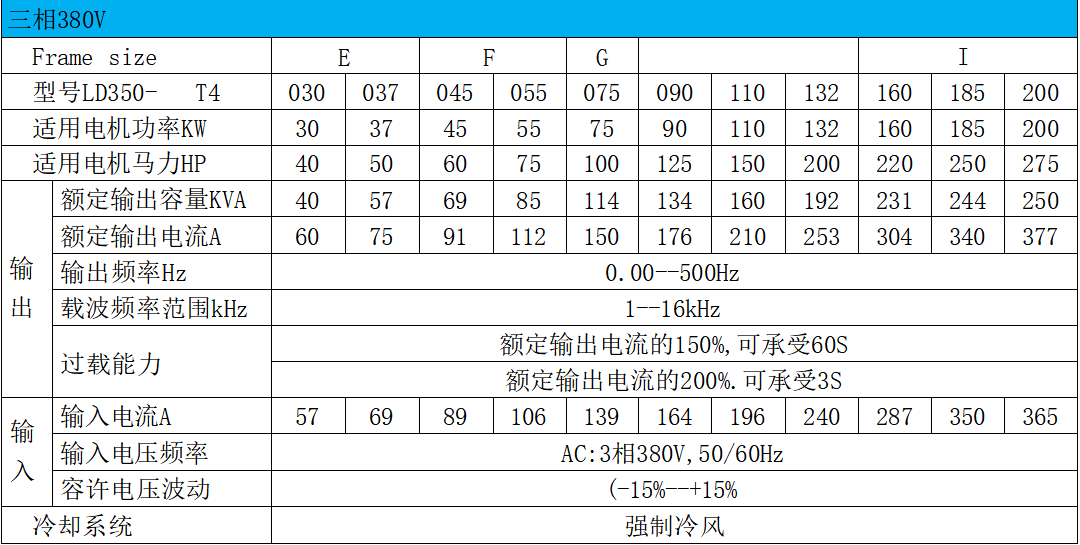

LD350()S2 | 0R7 | 1R5 | 2R2 | 4R0 | 5R5 | 7R5 |
KW | 0.75 | 1.5 | 2.2 | 4 | 5.5 | 7.5 |
框架尺寸 | A | B | C |
LD350()T4 | 0R7 | 1R5 | 2R2 | 4R0 | 5R5 | 7R5 | 011 | 015 | 018 | 022 |
KW | 0.75 | 1.5 | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 |
框架尺寸 | A | B | C | D |
LD350()T4 | 030 | 037 | 045 | 055 | 075 | 090 | 110 | 132 | 160 | 185 | 200 |
KW | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 185 | 200 |
框架尺寸 | E | F | G | H | I |
220V | |||||||
框架尺寸 | A | B | C | ||||
型号LD350- S2B | 0R7 | 1R5 | 2R2 | 4R0 | 5R5 | 7R5 | |
适用电机功率KW | 0.75 | 1.5 | 2.2 | 4 | 5.5 | 7.5 | |
适用电机马力 HP | 1 | 2 | 3 | 5 | 7.5 | 10 | |
输出 | 额定输出容量 KVA | 1.9 | 2.5 | 4.2 | 6.5 | 9.5 | 12.5 |
额定输出电流 A | 4 | 7 | 9.6 | 17 | 25 | 30 | |
输出频率Hz | 0.01--400Hz | ||||||
载波频率范围KHz | 1--16KHz | ||||||
过载能力 | 额定输出电流的150%,可承受60S | ||||||
额定输出电流的200%,可承受3S | |||||||
输入220V | 输入电流 A | 7 | 9.4 | 14 | 21 | 26 | 31 |
输入电压频率 | 单相220V,50/60Hz | ||||||
容许电压波动 | (-15%--+15%) | ||||||
冷却系统 | 强制冷风 | ||||||
制动单元 | 内置 |
380V | |||||||||
框架尺寸 | A | B | C | ||||||
型号LD350- T4B | 0R7 | 1R5 | 2R2 | 4R0 | 5R5 | 7R5 | 011 | 015 | |
适用电机功率KW | 0.75 | 1.5 | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | |
适用电机马力 HP | 1 | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | |
输出 | 额定输出容量KVA | 2.3 | 3.2 | 4.2 | 6.5 | 9.9 | 13.7 | 18.3 | 24.4 |
额定输出电流A | 2.1 | 3.8 | 5.1 | 9.0 | 13 | 17 | 25 | 32 | |
输出频率 Hz | 0.01--400Hz | ||||||||
载波频率范围KHz | 1--16KHz | ||||||||
过载能力 | 额定输出电流的150%,可承受60S | ||||||||
额定输出电流的200%,可承受3S | |||||||||
输入 | 输入电流A | 3.2 | 4.3 | 5.9 | 11.2 | 14 | 29 | 25 | 32 |
输入电压频率 | 三相380V,50/60Hz | ||||||||
容许电压波动 | (-15%--+15%) | ||||||||
冷却系统 | 强制冷风 | ||||||||
制动单元 | 内置 |
380V | ||||||||||||||
框架尺寸 | D | E | F | G | H | I | ||||||||
型号LD350- T4B | 018 | 022 | 030 | 037 | 045 | 055 | 075 | 090 | 110 | 132 | 160 | 185 | 200 | |
适用电机功率kW | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 185 | 200 | |
适用电机马力 HP | 25 | 30 | 40 | 50 | 60 | 75 | 100 | 125 | 150 | 176 | 215 | 250 | 275 | |
输出 | 额定输出容量KVA | 29 | 43 | 46 | 56 | 69 | 84 | 114 | 143 | 175 | 200 | 300 | 282 | 310 |
额定输出电流 A | 37 | 45 | 60 | 75 | 90 | 110 | 152 | 176 | 210 | 253 | 304 | 345 | 380 | |
输出频率 Hz | 0.01--400Hz | |||||||||||||
载波频率范围KHz | 1--16KHz | |||||||||||||
过载能力 | 额定输出电流的150%,可承受60S | |||||||||||||
额定输出电流的200%,可承受3S | ||||||||||||||
输入 | 输入电流A | 50 | 54 | 58 | 70 | 90 | 105 | 140 | 165 | 200 | 240 | 290 | 330 | 370 |
输入电压频率 | 三相 380V.50/60Hz | |||||||||||||
容许电压波动 | (-15%--+15%) | |||||||||||||
冷却系统 | 强制冷风 |
特性参数 | ||||
项目 | 规格 | |||
输入输出 | 模拟量输入 | 2路/电压电流信号可切换,电压0-10V,电流0-20mA | ||
数字量输入 | 5路/光耦隔离,其中1路高速脉冲输入,最高输入脉冲频率可达100KHz | |||
模拟量 输出 | 2路/电压输出范围0-10V,电流输出范围0-20mA,输出信号类型可切换 | |||
数字量输出 | 2路/光耦隔离/集电极开路输出/额定电流20mA(DO、HDO) | |||
数字脉冲输出 | 2路/光耦隔离/集电极开路脉冲(频率或PWM)输出(DO、HDO),内含1路高速脉冲输出,最高输出脉冲频率可达100KHz | |||
继电器输出 | 2路/常开常闭触点/250VAC-3A | |||
通讯方式 | 标准 MODBUS-485 通讯协议 | |||
控制特征 | 控制方式 | V/F控制;无PG矢量控制(SVC) | ||
频率设定方式 | 键盘设定、模拟量设定、脉冲设定、通讯设定等多种设定方式 | |||
频率控制范围 | 0.01-400.00Hz | |||
频率控制精度 | 数字设定:0.01Hz;模拟设定:最高频率×0.025% | |||
调速范围 | 1:200(SVC); 1:1000(FVC) | |||
稳速精度 | ±0.5%(SVC);±0.02%(FVC) | |||
加减速时间 | 1.0-3600.0s(加减速时间可分别设定,可切换S特性) | |||
点动控制 | 点动频率范围:0.00Hz-100.00Hz;点动加减速时间:0.0s-3600.0s | |||
启动转矩 | 0.5Hz 150%(SVC)可调节,需考虑变频器容量;3.0Hz 100%(V/F) | |||
转矩提升 | 自动转矩提升;手动转矩提升0.1%-30.0% 可调 | |||
制动转矩 | 刹车电阻制动 (125%),直流制动 (20%) | |||
直流制动 | 制动时间:0.0s-36.0s;制动电流:0.0%-100.0% | |||
定时控制 | 定时范围:0.0min-6500min | |||
PID控制 | 内置PIO功能,可方便实现过程闭环控制 | |||
V / F 曲线 | 直线性、多点自定义曲线、1.1-2.0任降幕曲线 | |||
多段速度控制 | 内置简易PLC可以完成对最大16段速频率逻辑进行控制 | |||
载波可调 | 1.0 - 16.0kHz 可调,根据模块温度调整 | |||
频率设定信号 | -10-+10、0-+10、4-20mA、高频脉冲、PWM脉冲 | |||
保护功能 | 过载能力 | G:150% 60S 200% 3S | ||
瞬间过流/短路保护 | 当额定输出电流的200%以上,自动切断输出 | |||
过压/次压保护 | 母线直流电压过低(360V)或过高(800V)时,电机自由停车(制动时例外) | |||
缺相保护 | 输入或输出端缺相时,电机自由停车 | |||
过热保护 | 散热器温度≥85℃时,电机自由停车;温度保护阀值可根据环境温度自由设定 | |||
电机保护 | 模拟量输入可连温度传感器输入(PT100、PT1000)实现电机过热保护 | |||
失速防护 | 加减速中防止失速,运行中防止失速(动作电流可设定) | |||
接地保护 | 利用电流传感器检测 | |||
瞬停不停 | 通过负载回馈能量补偿电压降低,维持变频器短时间内持续运行 | |||
规格结构 | 额定输入 | 电压:1/3PH 220V±20%; 3PH 380V±20%;频率:50Hz/60Hz±5% | ||
冷却及防护 | ≤18.5kW:IP20; >18.5kW:1IP10; 强制风冷 | |||
使用环境 | 温度:-10℃-+40℃ 海拔:不高于1000m;室内,无腐蚀性气体 | |||
保存环境 | 温度:-20℃-+65℃ 湿度:20-90%RH(无凝露)振动小于6m/S²(0.6g) |
