朗格LD300系列变频器在螺杆空气中的应用压缩机

一、螺杆空气概述压缩机

空气压缩机是工业现代化的基础产品，提供空气动力，是机电引气源装置的主要部分，是气动系统的核心设备。是将原动机（通常是电动机）的机械能转换成气体压力能的装置，就是压缩空气。

气压发生装置。

二、螺杆空压机工作原理

螺杆空气压缩机是一种容积式气体压缩机，空气的压缩依靠并联啮合在机壳内的阳、阴转子。

（即螺杆）、两个进出气口适当设置的壳体和排气阀构成压缩气体的工作室，通过减小工作容积来提高气体压力。转子副在与之紧密配合的机壳内旋转，使转子齿槽中所见气体不断产生周期性的体积变化，并沿转子轴线从吸入侧推向排出侧，完成三个工作吸气、压缩、排气过程。气体分别通过进气口进入公、母转子的齿间容积。转子旋转过程中，公、阴转子的齿不断地充入相对的齿槽，工作腔的齿槽不断被推向排气端，使容积逐渐减小，气体排出。被压缩。当压缩容积与排气口连通时，气体达到预定压力并被排出，完成一个工作循环。

三、传统螺杆空压机使用场地特点

为了满足随时变化的用气量的要求，储气罐内的气体必须保持一定的压力。目前，传统的螺杆空压机大多采用切断进气的调节方法来改变排放到储气罐的气体。空压机气量的供需关系表现为排气压力的变化。当空压机的排气量刚好满足生产用气量要求时，储气压力保持不变。如果能保持这种状态当然好，但实际上，用气量随时变化，设计冗余度大，所以空压机的排气量大于用气量。如果空压机仍然匀速运转，储气罐内的气体就会积聚越来越多。当罐内压力升至设定压力时，一般有两种方法：一种是空压机卸载，不产生压缩气体，电机处于空载运行，其用电量仍为满载的30-60%，白白浪费了。另一种办法是停止空压机的运行，这样看来，空压机空转或连续排空造成的电能浪费就消除了。但如果没有大容积的储气罐，电机会频繁启动，空压机空载启动电流约为额定电流的5-7倍，对功率影响很大电网和其他用电设备，同时空压机的使用寿命也会缩短。

四、江淮兰格变频空压机系统方案：

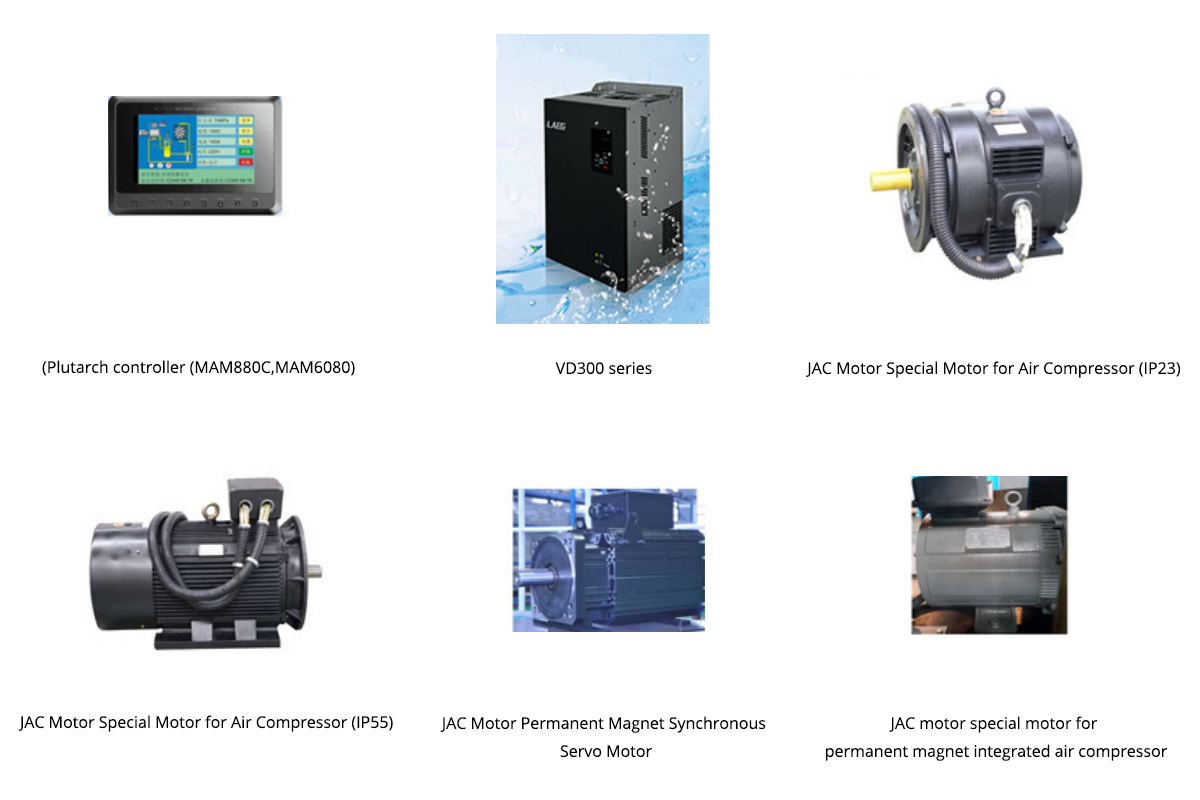

4.1 江淮汽车及其子公司可以为客户提供产品。

4.2 空压机各种驱动配置比较

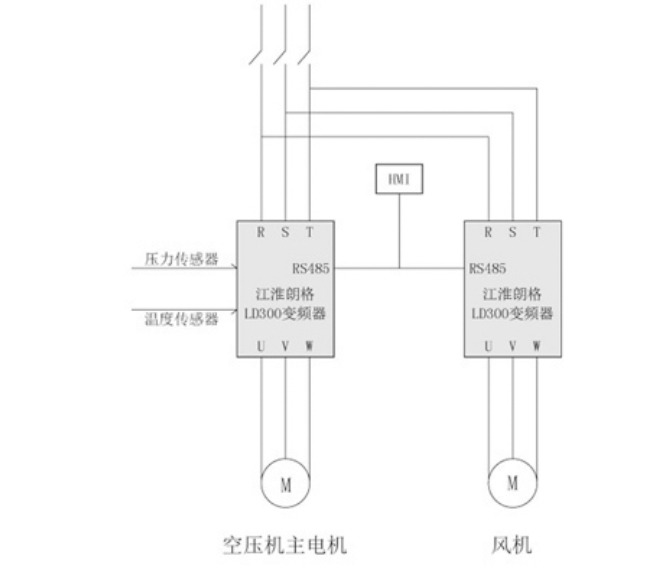

4.3 电气原理
